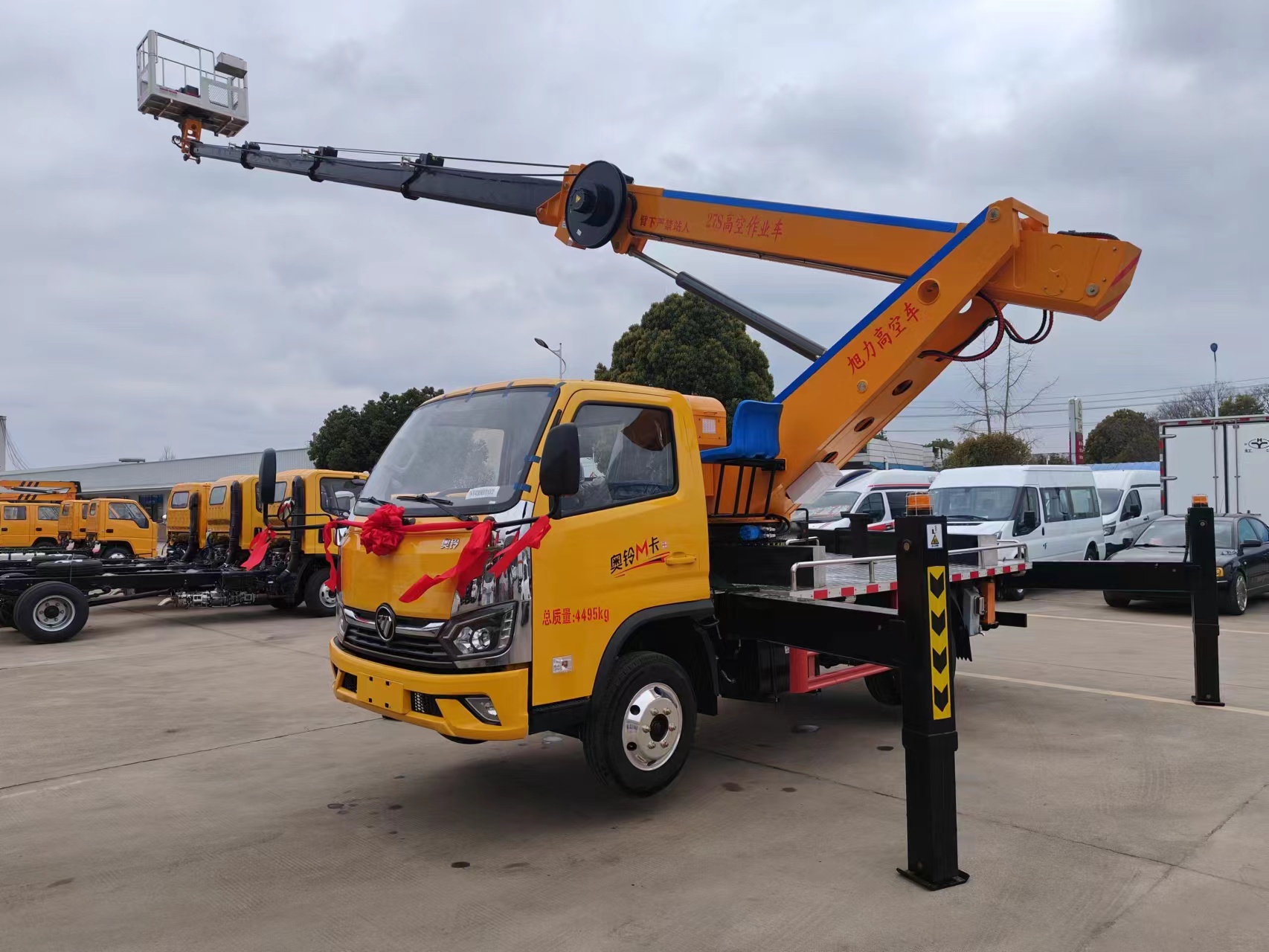

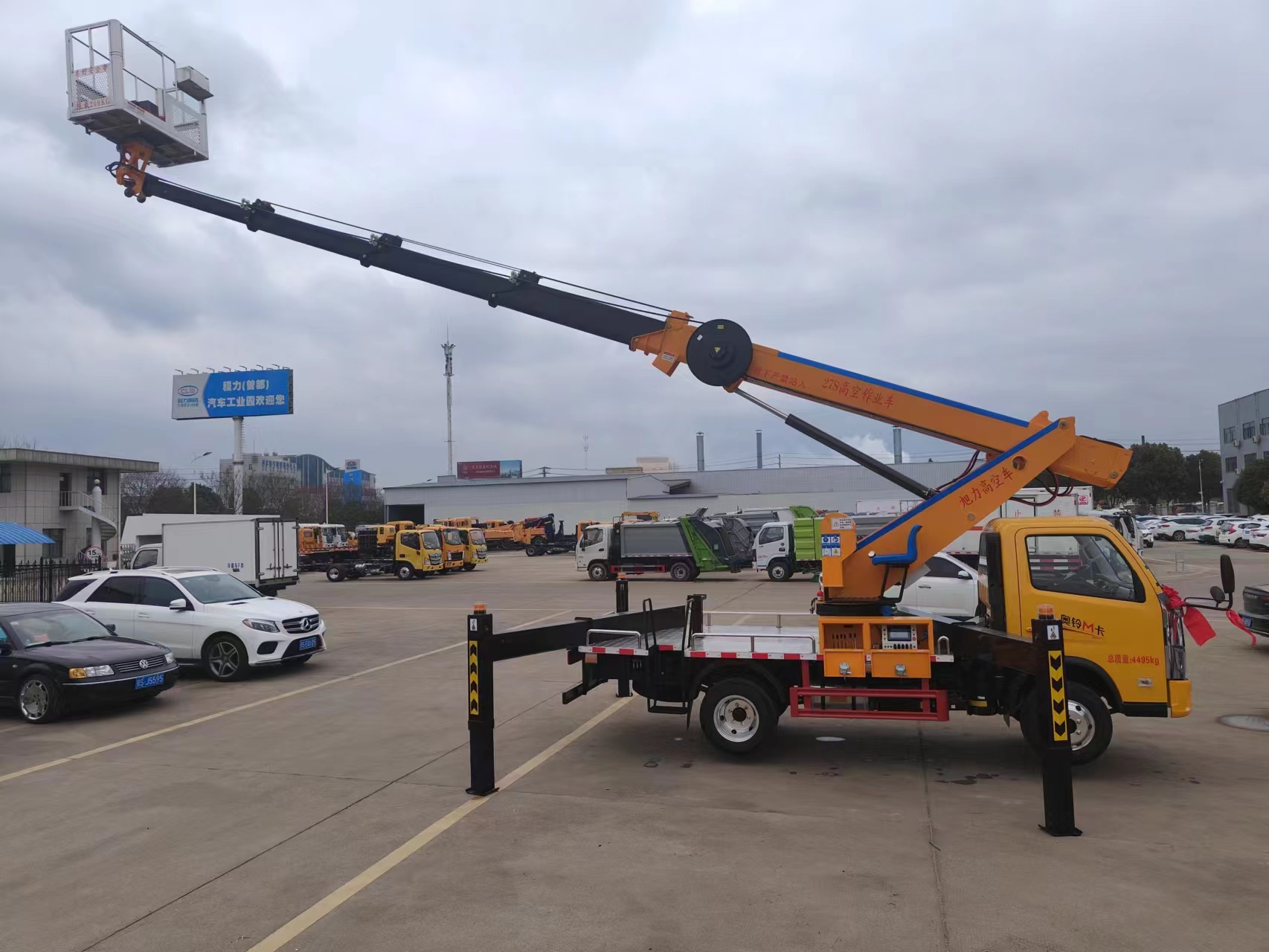

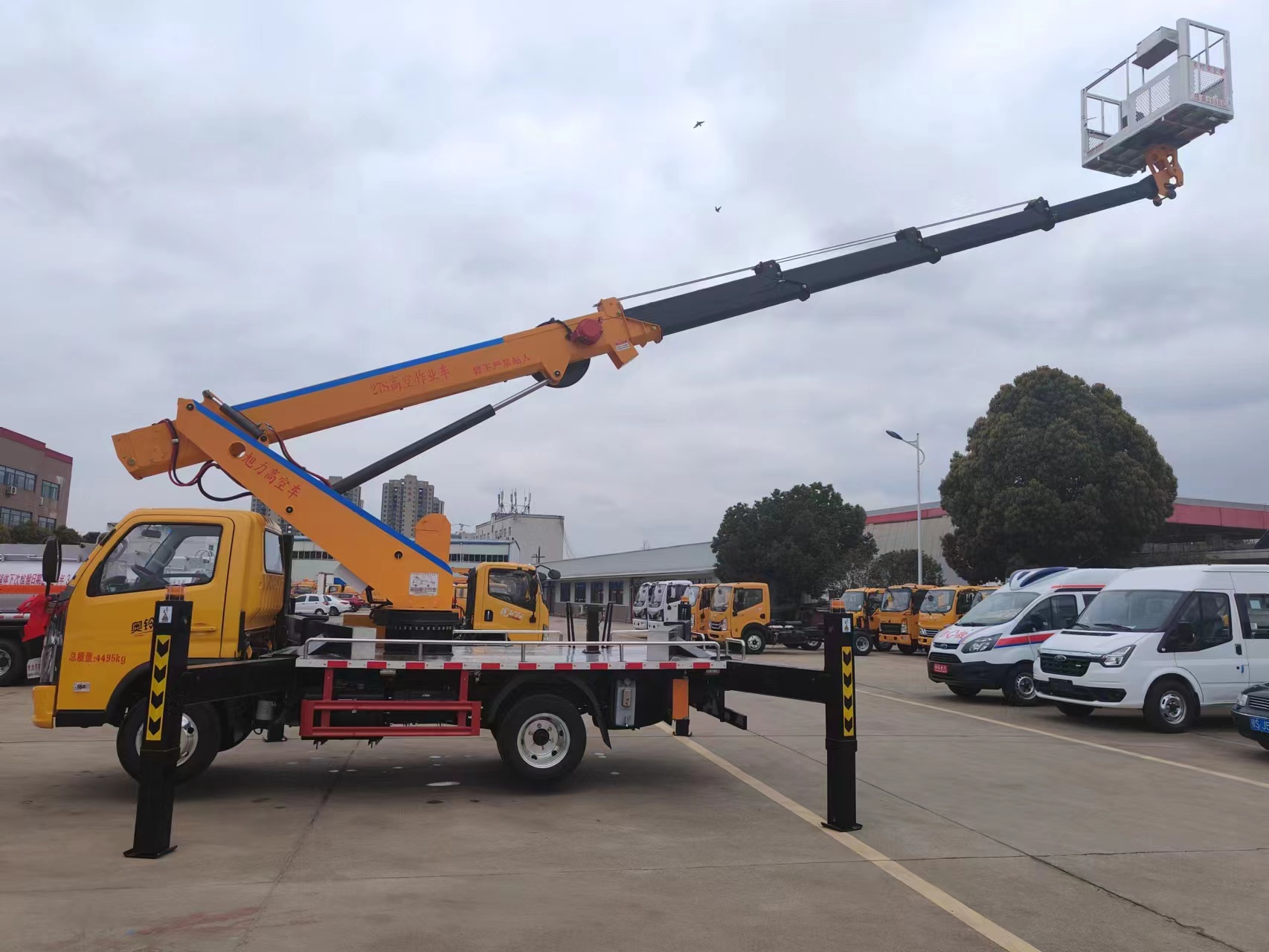

简介：福田奥铃M卡蓝牌高空作业车，福田国六底盘，底盘型号BJ1044V9JBA-AB3，全柴Q23–132E60 132马力，万里扬5档，断气刹，轴距2900，中控锁，6.5R16轮胎，板簧3/3+2，原厂方向助力，原厂空调，断气刹，真皮内饰中控台。此车配置：变幅油缸，加粗伸缩油缸，前V后V加大方形支腿（前横向跨度3600 mm，后横向跨度3600mm ，纵向跨度4000mm），洗手箱，支脚垫板，21寸回转，吊篮承载200公斤限幅13米。
主要技术参数：
27米高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | 总长 | mm | 5995 | |
总宽 | mm | 2100 | ||
总高 | mm | 3100 | ||
质量参数 | 乘坐人数（含驾驶员） | 人 | 2 | |
总质量 | kg | 4495 | ||
主要性能参数 | 工作平台额定载荷 | kg | 200 | |
**作业高度 | m | 27 | ||
**作业高度时作业幅度 | m | 2.9 | ||
**作业幅度 | m | 13 | ||
**作业幅度时作业高度 | m | 4.5 | ||
支腿跨距 | 横向 | mm | 3600 | |
纵向 | mm | 4000 | ||
臂架变幅时间 | s | 60 | ||
臂架回转速度 | s/r | 75 | ||
支腿收放时间 | s | 40 | ||
行驶参数 | 前悬 | mm | 1075 | |
后悬 | mm | 1815 | ||
后伸 | mm | / | ||
轴距 | mm | 2800 | ||
**行驶速度 | Km/h | 100 | ||
**小离地间隙 | mm | 223 | ||
接近角 | . | 21 | ||
离去角 | . | 14 | ||
配置说明
部件名称 | 简要说明 |
底盘 | 福田奥铃M卡 |
发动机 | 柴油发动机，国六排放 |
驾驶室 | 单排座，可乘坐2人，方向助力 |

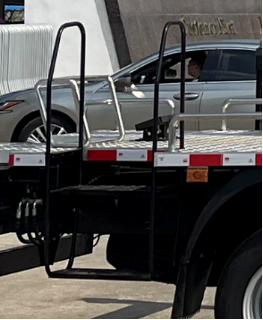

围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 气动操作 |
工作平台mm | 1600x680x1150 |
臂架形式 | 五节六边型工作臂，同步伸缩 |
支腿 | X型，单独可调 |
操作 | 遥控器电气操作 |
**系统 | 电液比例**系统，也可选装负载比例系统，实现双动作同步，实现无级调速 |
调平系统 | 液压自动调平 |
基本功能及配置
27米高空作业车，**作业幅度13米。 | |
名称 | 简要说明 |
上下车自动互锁装置 | 用于上下车互锁，防止误操作发生危险 |
水平检测功能 | 实时检测整车是否水平 |
应急电动应急泵 | 当发动机及主泵发生故障时，可将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
夜间安全**示装置 | 在车辆上有工程频闪灯，照明灯 |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 |
实时通讯 | 在平台和地面配有无线对讲 |
主要性能特点
l K型支腿，稳定性好，可同时或单独操作，适应多种工况。
l 主要配套液压、电器件：平衡阀、**器，全比例系统。
l 底盘采用江铃国六底盘，配有空调，方向盘采用液压助力。
l 下车支腿操作箱配备照明灯，方便晚上工作，配置整车水平仪，保证车辆水平，确保安全。
l 平台左右回转采用进口封闭式摆动缸形式或电机驱动形式，工作灵活方便，安全可靠。

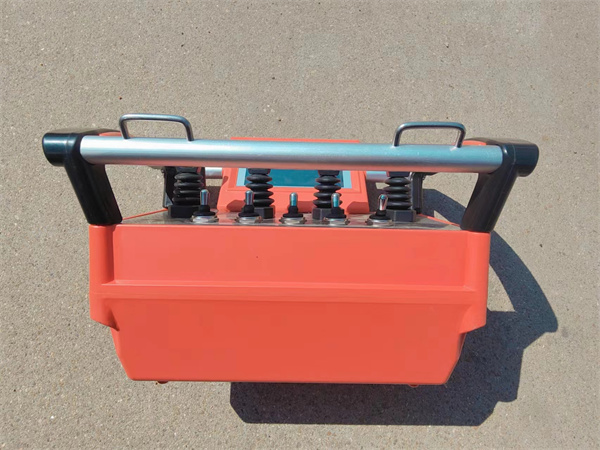

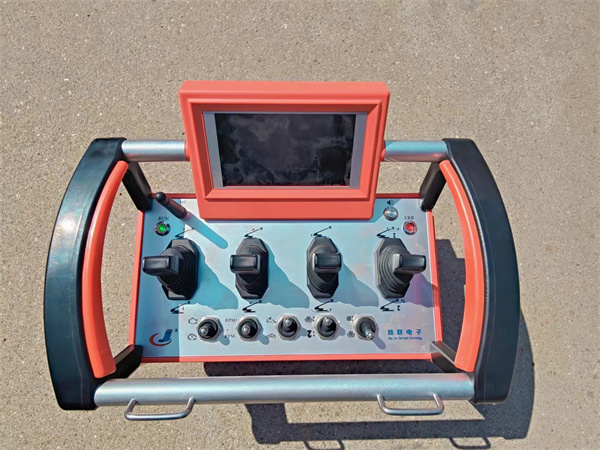

l 无线遥控操作
l 电脑**，自动限幅，危险工作报**，安全性能**。下车有显示器，实时显示整车作业工况。
l 五节六边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围大。进口钢丝绳伸缩机构，更容易观察故障点，方便维修。
l 整车电器采用CAN总线**系统，线路整齐、简易。整车有三处操作：平台操作，也可在地面用有线或无线操作，更方便观察作业空间，安全可靠，工作效率高。
