底盘配置：采用大运3300轴距底盘，中德合资德威云内D20TCIF1(云内126马力)；变速箱:法士特五档后桥:1030(4T)后桥轮胎:700R16*7轮胎:160大梁，ABS.空调，电动门窗+遥控中控门锁，MPS、70L镀锌板油箱。

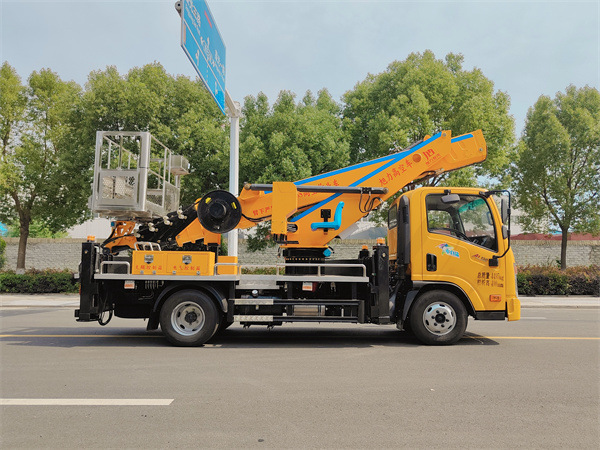

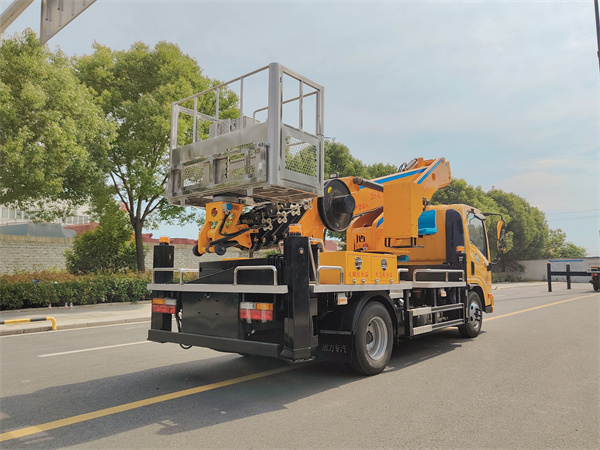

上装配置:作业高度28米，作业臂为6节六边形伸缩臂，电脑**，自动限幅，安全性能**。遥控配显示器，实时显示整车作业工况，K型支腿，四个液压支腿全伸并且可单独调节，支腿装有液压锁带锁止功能，支腿与工作臂互锁，油缸装有双向平衡阀，转台360度液压双向旋转，工作斗360度无限旋转。整车有三处操作:平台操作，也可在地面用转台操作或无线遥控操作，更方便观察作业空间，安全可靠，工作效率高，带应急泵，发动机电熄火装置。

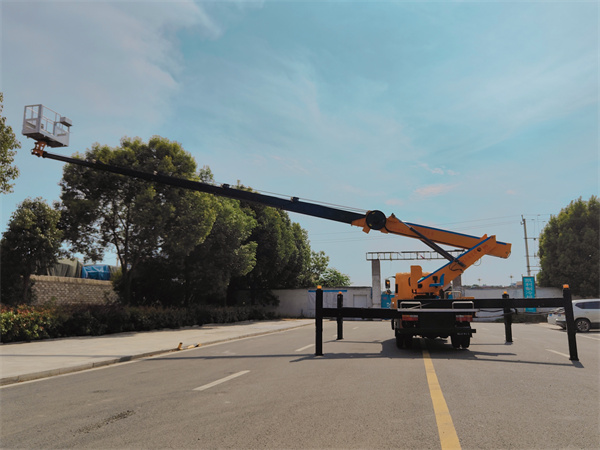

双变幅油缸，X型双节支腿（前横向跨度5900 mm，后横向跨度5800mm ，纵向跨度5300mm），7节6边型同步伸缩大臂，（高空车专用电机和齿轮油泵，直接接市电，不用三相转换，减少隐患）,转台25寸回转，1.6米不锈钢吊篮，吊篮承载200公斤限幅14米，360度全回转。
主要技术参数：
28米高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | 总长 | mm | 5995 | |
总宽 | mm | 2090 | ||
总高 | mm | 3010 | ||
质量参数 | 乘坐人数（含驾驶员） | 人 | 3 | |
总质量 | kg | 4495 | ||
主要性能参数 | 工作平台额定载荷 | kg | 200 | |

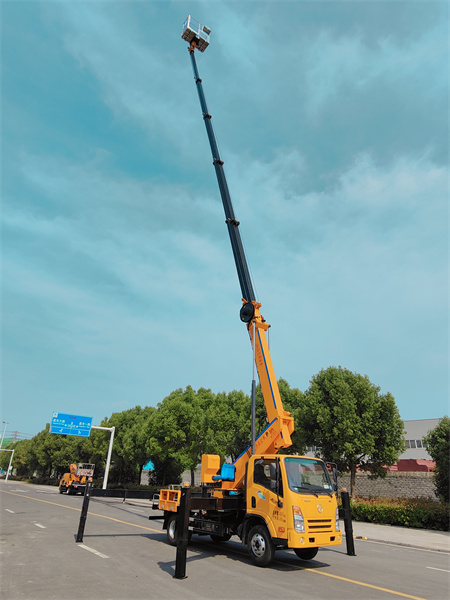

**作业高度 | m | 28 | ||
**作业高度时作业幅度 | m | 2.9 | ||
**作业幅度 | m | 14 | ||
**作业幅度时作业高度 | m | 4.5 | ||
支腿跨距 | 横向 | mm | 5900 | |
纵向 | mm | 5300 | ||
臂架变幅时间 | s | 60 | ||
臂架回转速度 | s/r | 75 | ||
支腿收放时间 | s | 40 | ||
行驶参数 | 前悬 | mm | 1130 | |
后悬 | mm | 1565 | ||
后伸 | mm | / | ||
轴距 | mm | 3300 | ||
**行驶速度 | Km/h | 90 | ||
**小离地间隙 | mm | 223 | ||
接近角 | . | 18 | ||
离去角 | . | 14 | ||
配置说明
部件名称 | 简要说明 |
底盘 | 大运 |
发动机 | 柴油发动机，国六排放 |
驾驶室 | 单排座，可乘坐3人，驾驶室配置空调，方向助力 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 手动操作 |
工作平台mm | 1600x650x1150 |
臂架形式 | 七节六边型工作臂，同步伸缩 |
支腿 | X型，单独可调 |
操作 | 遥控器电气操作 |
**系统 | 电液比例**系统，也可选装负载比例系统，实现双动作同步，实现无级调速 |
调平系统 | 液压自动调平 |
基本功能及配置
28米高空作业车，**作业幅度14米。 | |
名称 | 简要说明 |
上下车自动互锁装置 | 用于上下车互锁，防止误操作发生危险 |
水平检测功能 | 实时检测整车是否水平 |
应急电动应急泵 | 当发动机及主泵发生故障时，可将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
夜间安全**示装置 | 在车辆上有工程频闪灯，照明灯 |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 |
实时通讯 | 在平台和地面配有无线对讲 |
主要性能特点

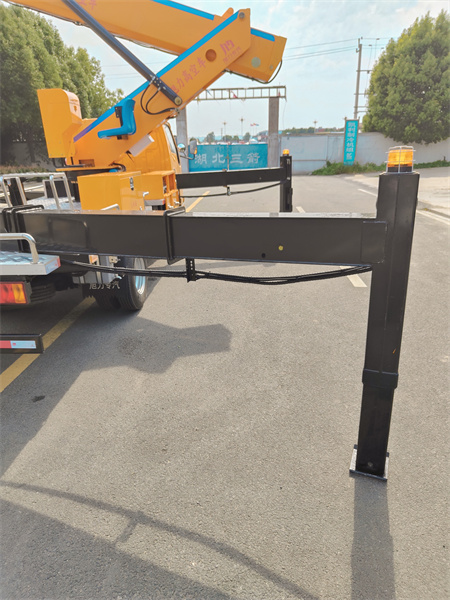

l X型支腿，稳定性好，可同时或单独操作，适应多种工况。
l 主要配套液压、电器件：平衡阀、**器，全比例系统。
l 底盘采用大运国六底盘，配有空调，方向盘采用液压助力。

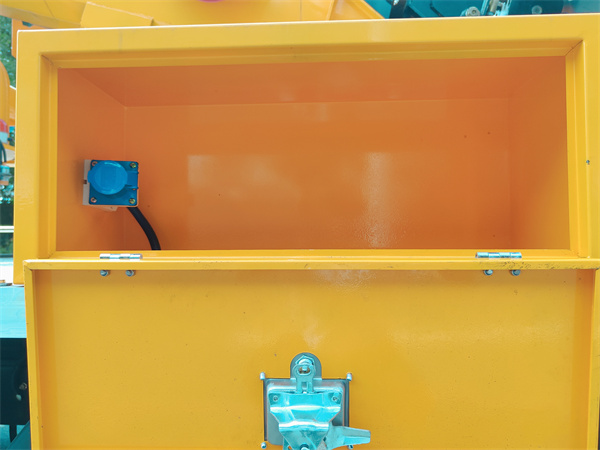

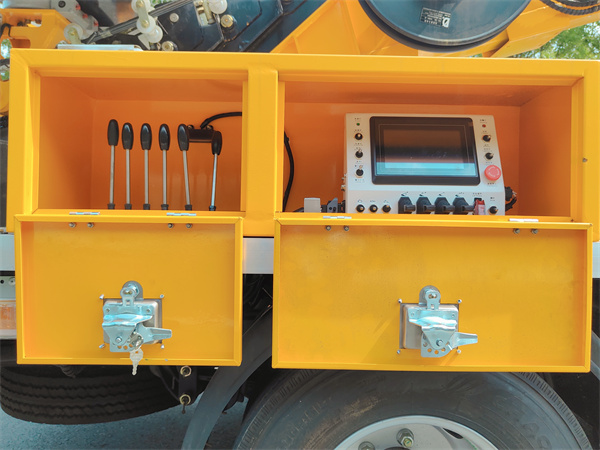

l 下车支腿操作箱配备照明灯，方便晚上工作，配置整车水平仪，保证车辆水平，确保安全。

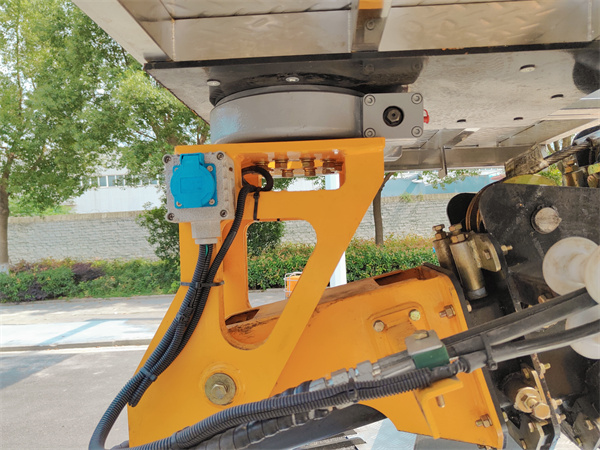

l 平台左右回转采用进口封闭式摆动缸形式或电机驱动形式，工作灵活方便，安全可靠。
l 无线遥控操作
l 电脑**，自动限幅，危险工作报**，安全性能**。下车有显示器，实时显示整车作业工况。

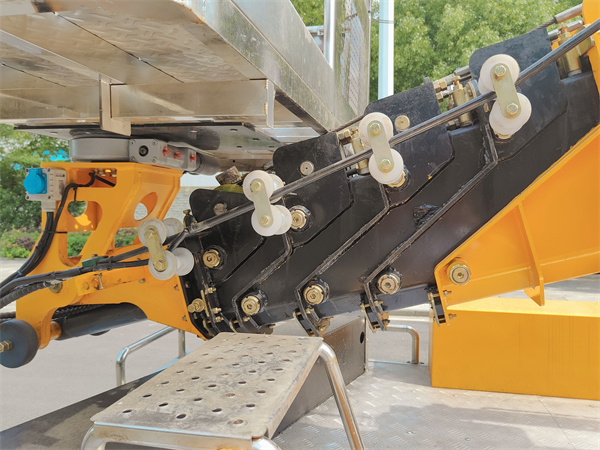

l 七节六边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围大。钢丝绳伸缩机构，更容易观察故障点，方便维修。
l 整车电器采用总线**系统，线路整齐、简易。整车有三处操作：平台操作，也可在地面用有线或无线操作，更方便观察作业空间，安全可靠，工作效率高。
